SQ/2 Scorpion
Origen: EE.UU.



Para la impresión de textos en superficies Porosas y No-Porosas en matriz de puntos, el controlador puede operar con hasta 2 cabezales de 7 puntos o 1 de 16 puntos, variadas alturas de impresión según el modelo seleccionado. No requiere provisión aire externo para su funcionamiento. Capacidad para almacenar 128 mensajes de hasta 128 caracteres cada uno.



Componentes del Sistemas de Impresión SQ/2 Scorpion

  • • Sistema Controlador y Sistema de Presión de Tinta.
  • • Uno o Dos cabezales impresores con el cable de conexión, la manguera para el tanque y los soportes de montaje.
  • • Fotocélula con soportes de montaje.
  • • Teclado controlador para la entrada de datos.



Especificaciones Técnicas del SQ/2 Scorpion

Tecnología de Impresión

Impresora de caracteres grandes por inyección de tinta.

Opciones de cabezales

Pueden utilizarse hasta:
• Dos cabezales de la serie SQ/2, ó
• Un cabezal de la serie 1600.

Velocidad de Impresión

Línea de producción de hasta 61 m/min (200 ft/min).

Altura del Caracter

Cabezales serie SQ/2
• 1.9cm (0.75”) en matriz de 7 x 5; 1.3cm (0.5”) en matriz de 5 x 5, ó
• 1.3cm (0.5”) en matriz de 7 x 5; 1.0cm (0.375”) en matriz de 5 x 5, ó
• 1.0cm (0.375”) en matriz de 7 x 5; 0.6 cm (0.25”) en matriz de 5 x 5

Cabezales serie 1600
• 4.5 cm (1.75”) en matriz de 16 x 10, con capacidad de líneas separadas para imprimir dos líneas con los siguientes tamaños de carácter:
1.9cm (0.75”) con matriz de 7 x 5; 1.3cm (0.5”) en matriz de 5 x 5, ó
• 2.5cm (1.0”) en matriz de 16 x 10, de líneas separadas para imprimir dos líneas con los siguientes tamaño de carácter:
1.0cm (0.375”) con matriz de 7 x 5; 0.6cm (0.25”) en matriz de 5 x 5.

Conjunto de caracteres

Conjunto de 66 caracteres ASCII.

Longitud del mensaje

128 caracteres por mensaje y 128 localidades de memoria.

Comunicación

RS-232C, 9600 baudios, 8 bits de datos, 1 de inicio y 1 de paro.
Dos puertos RS-232 para conexión del dispositivo de entrada, PC o PLC para entrada de báscula, lector de código de barras o alarma externa.

Características software

Contador, contador de lotes, reloj de 24 horas, código de turnos programable de 8 o 12 horas, fecha Juliana, nombre del mes de 3 letras, nombre de la semana de tres letras, fecha de caducidad, mes de caducidad, día de caducidad, año de caducidad y fecha de caducidad Juliana.

Características operativas

Tamaño del punto, retraso de impresión, ancho del carácter, fotocélula encendida/apagada/repetición, impresión invertida y dirección de impresión, rutina de purgado.

Entrada para Shaft Encoder

El software residente permite la comunicación con codificadores tipo shaft para bandas transportadoras de velocidad variable.

Modularidad

Elimina tiempos muertos y la necesidad de costosas llamadas de servicio; los cabezales y componentes pueden ser reemplazados en menos de 5 minutos.

Dimensiones del controlador

31 x 31 x 13 cm (alto x ancho x prof.) 12” x 12” x 5.25”.

Peso del controlador

4.8 Kg (10.5 lb).

Dimensiones del cabezal

Series SQ/2:
7.6 x 4.1 x 17.8cm 3” x 1.6” x 7”
Series 1600:
6.4 x 3.8 x 17.8cm 2.5” x 1.5” x 7”
Dimensiones únicamente del cabezal – se requieren 7.6 cm (3”) adicionales para la línea de tinta y el cableado que se extiende desde la parte posterior del cabezal.

Sensor del producto

Fotocélula de rayo difuso (20 V) o de tipo hardware sinking signal.

Bomba de aire

Un módulo interno incluye la bomba que suministra la presión necesaria; no se recomienda utilizar aire externo.

Requerimientos eléctricos

90-120 VAC, 50/60 Hz, 4.0 A; (hay disponibles unidades de 220 VAC).

Construcción del gabinete

Medidor industrial de acero recubierto.

Ambiente operativo

Sistema para tinta base agua:
0 a 59 ºC (30 a 120 ºF) Sistema para tinta base solvente:
-18 a 50 ºC (0 a120 ºF)

Sustratos compatibles

Superficies porosas y no porosas.

Compatibilidad de tinta

Porosos: tinta libre de atasque Squid Ink SI-SQ-60 No porosos: una amplia variedad de fluidos a base de solventes de Squid Ink que satisfacen los requerimientos de adhesión y tiempo de secado de su aplicación.

Volumen de tinta

Botella estándar de 1.89 l (0.5 gal) y actualización a cubeta de 18.9 l (5.0 gal) (solo para tinta base agua).



Accesorios Opcionales del SQ/2 Scorpion

Tanque de 5 galones

Incrementa el suministro de tinta a 5.0 galones (solamente tinta base agua).

Shaft Encoder

Permite la operación en bandas de velocidad variable.

Software repetidor de impresión

Actualiza el software estándar del SQ/2 únicamente con la repetición de impresión de mensajes.

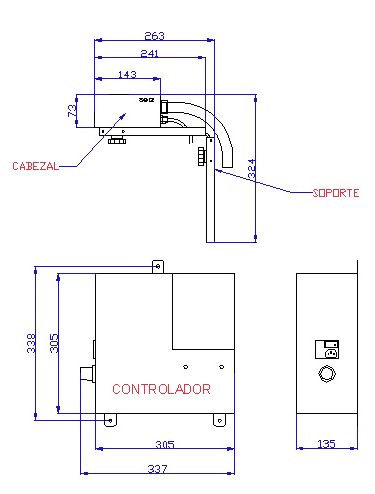

Dimensiones del SQ/2 Scorpion

Haga Click sobre la imagen para ampliarla
